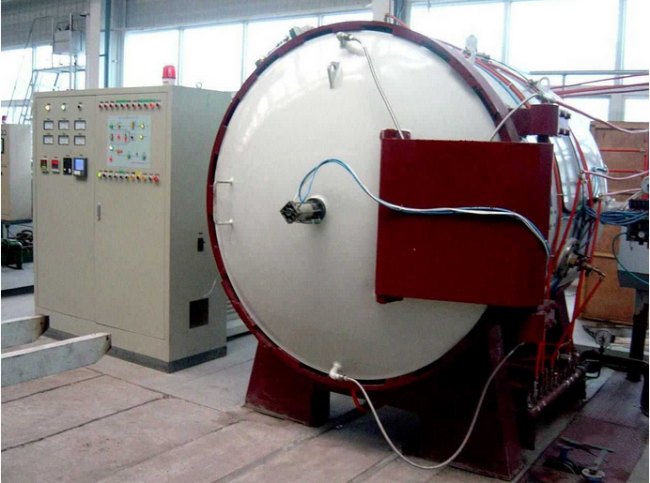

一、真空退火炉用途
该系列真空箱式炉广泛应用于金属材料在低真空、还原性、保护性气氛下的热处理,也可以用于特殊材料的热处理,如碳制品的碳化工艺研制之用,如电池材料、稀土材料、磁性材料、陶瓷材料等的干燥盒煅烧。耐火材料采用氧化铝纤维,保温节能效果良好;外封闭式真空灌并带水冷系统;整机结构新颖,操作方便。
二、真空退火炉参数
型号 | HV-1200V | HV-1400V | HV-1700V |
最高温度 | 1200℃ | 1400℃ | 1700℃ |
工作温度 | 1100℃ | 1300℃ | 1600℃ |
加热速率 | 0~20℃/min | 0~15℃/min | 0~15℃/min |
控温精度 | ±1℃ | ±1℃ | ±1℃ |
最高真空度 | 10Pa | 10Pa | 10Pa |
加热元件 | 含钼电阻丝 | 硅碳棒 | 硅钼棒 |
耐火材料 | 1430型氧化铝纤维 | 1600型氧化铝纤维 | 1800型氧化铝纤维 |
电炉结构 | 双层水冷 | 双层水冷 | 双层水冷 |
热电偶 | K | S | B |
最大真空度 | 7×10ˉ3pa | 7×10ˉ3pa | 7×10ˉ3pa |
额定电压 | 110-415V 50/60HZ | 110-415V 50/60HZ | 110-415V 50/60HZ |
三、常见故障及排除
故障现象 | 故障原因 | 排除方法 |
打开控制电源开关Lock 无电源指示 | 控制线路FU1 4A保险丝断 | 检查有无短路排除后更换保险丝 |
绿色Power指示灯灭,红色Open circuit指示灯亮。 | 主电路FU2 32A保险丝断 | 检查有无短路排除后更换保险丝 |
电压最大,无电流。 | 硅钼棒断裂 | 更换硅钼棒 |
仪表SV交替显示OraL | 热电偶断路 | 更换热电偶 |
仪表SV交替显示HIAL | 炉体超过上限温度1700℃仪表起保护 | 温度降至安全温度后仪表自动恢复正常(检查超温原因) |
电源及硅钼棒都正常,但炉体不能升温 | 控制线路损坏 | 通知专业维修人员。 |
注:可根据用户要求另行设计制造,更多规格及参数和详细技术方案请来电咨询!
