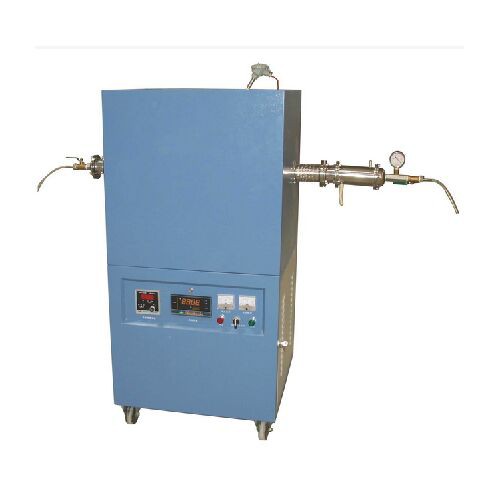

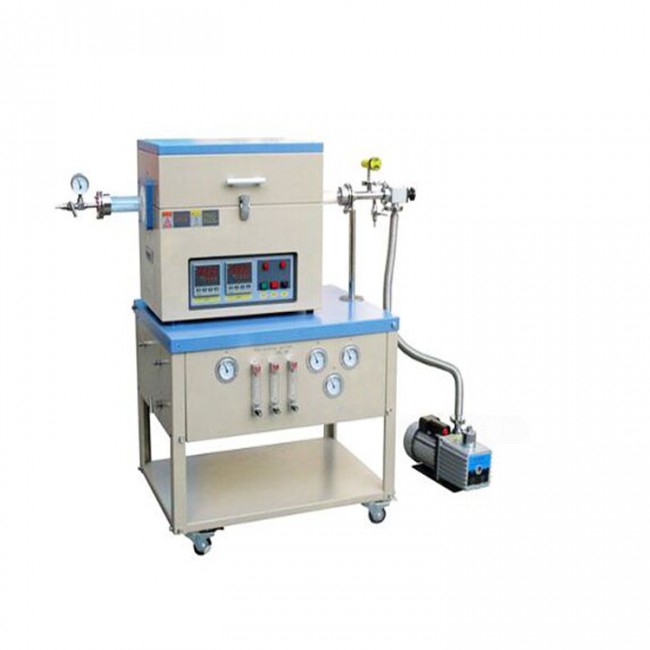

一、双温区管式炉概述
双温区管式炉为对开式,分两个温区,两个温区可以独立控制、设置不同的温度,使用方便,操作简单,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品.。
二、双温区管式炉结构
1、炉膛材料采用进口陶瓷纤维,呈现温场均衡、表面温度低、升温速率快、节能等优点;
2、电热元件采用进口高电阻优质合金丝,表面负荷高,发热速度快;
3、采用双温区独立控温,温场更均匀;
4、炉体两端采用不锈钢密封法兰,耐高温、耐腐蚀;
5、保护管采用进口石英管 ;
6、炉体采用双层空气隔热技术,配有自动冷却风扇,降低炉体外壳温度;
7、控制系统采用进口40段程序控温,控温精度±1℃,移相触发、可控硅控制;
三、双温区管式炉参数
产品型号 | TDRG-1200-2 |
产品特点 | 具有真空装置,能在多种气氛和真空下工作 |
工作电源 | AC220V 50/60HZ |
额定总功率 | 5kw |
炉管尺寸 | Φ80(ID)×1300mm(可根据客户要求定制) |
加热元件 | 电阻丝 |
额定温度 | ≤1050℃ |
最高温度 | 1150℃ |
控温方式 | 51段PID智能化程序控制 |
恒温精度 | ±1℃ |
恒温区长度 | 1100℃(温区1)x200mm、1100℃(温区2)x300mm、 |
重量 | 90kg |
加热方式 | 调压 |
测温元件 | K分度热电偶 |
主要配件及附件 | 不锈钢法兰,浮子流量计,高温防护手套等 |
真空泵 | 极限真空度10pa 2L/min |
测量真空 | 精密真空压力表 |
真空度 | 20pa |
升温速率 | 25℃/min |
其它说明 | 流动气体采用两进一出设计,设备底部使用万向滑轮带制动,阀门使用针型阀,冷却炉管采用循环水冷却。每温区使用一点控温8点测温设计 |
主要配件和附件 | 密封法兰,压力表,真空泵,高温防护手套,坩埚钳 |
可选配件 | 炉架、控制软件(可远程监控、修改电炉状态程序曲线)、浮子流量计、高真空系统、供气(混气)装置 |
注:可根据用户要求另行设计制造,更多规格及参数和详细技术方案请来电咨询!
