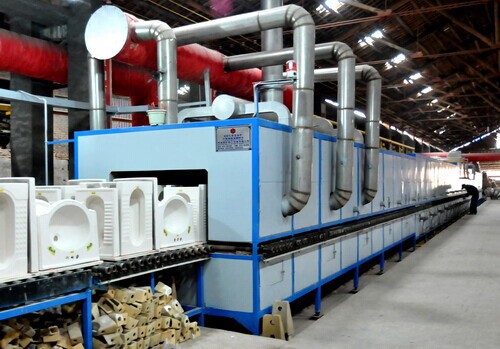

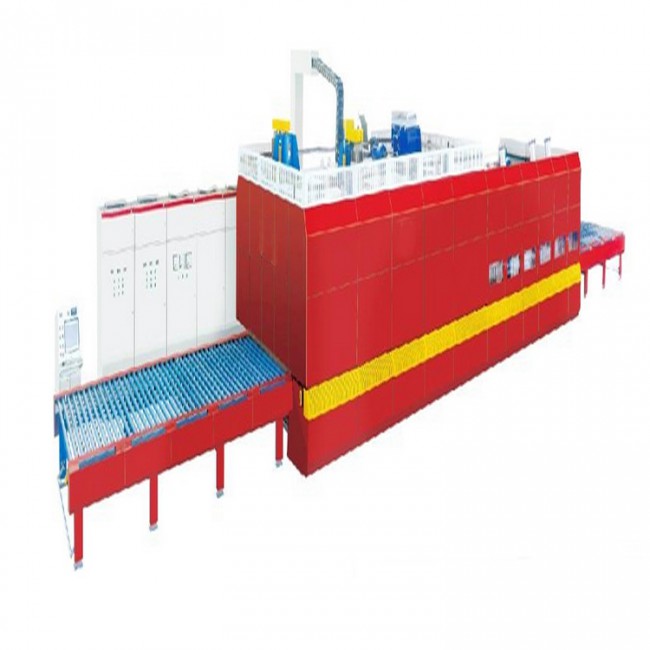

一、锂电池辊道窑炉概述
锂电池辊道窑炉广泛用于钴酸锂、锰酸锂、锂离子三元材料、氧化钴、珠光粉、超纯粉体、磁性材料、石油催化剂、玻璃晶化等在1200℃以下工作温度使用。辊道窑电炉是一种产量高、能耗低的高效率窑种,早期用于建筑陶瓷、卫瓷、日用瓷行业,由于它的许多优点,并由于辊棒材料的发展,如重结晶碳化硅辊棒的出现,近两年,开始用于锂电池材料、稀土、磁性材料原料、电子粉料、电器瓷件等行业,由于重结晶碳化硅辊棒的出现,使炉温最高可达1200℃。 在要求高产量投资时,辊道窑是首选窑炉。
二、锂电池辊道窑炉特点
1) 因窑的截面小,且能在辊道上下同时加热,所以升温快,窑内温度分布比较均匀,上下温差一般不超过过5℃,这就为快速烧成、提高产品质量创造了条件。如用于烤花,可保证花色一致,光亮鲜艳。
(2) 辊底窑不用窑车、匣钵,仅用一些耐火垫板,有的连垫板都不用。因此,热耗量大为降低,显著地节约了燃料。
(3) 有利于烧成工序(装、烧、冷、出)的机械化、自动化,便于上下工序衔接,形成完整的连续生产线,提高生产效率。
(4)结构简单,造价较低,容易检修,操作方便。
(5)降低了劳动强度,改善了工作环境。
三、锂电池辊道窑炉参数
项目 | 单位 | TD辊道窑炉 | |||
TD-80-11 | TD-180-11 | TD-300-11 | TD-800-11 | ||
额定加热功率 | kW | 80 | 135 | 300 | 800 |
电压/相数 | V/相 | 380/3 | |||
炉膛尺寸 | mm | 10000*780*200 | 15000*1100*100 | 30000*800*200 | 80000*800*240 |
辊棒间距 | mm | 75 | 75 | 75 | 85 |
辊棒直径 | mm | ?42 | ?42 | ?42 | ?60 |
最高温度 | ℃ | 1200 | |||
工作温度 | ℃ | 室温~1050 | |||
加热元件 | 高温电阻丝 | ||||
温区 | 区 | 9 | 7 | 13 | 38 |
控温点 | 点 | 13 | 7 | 25 | 38 |
温控波动度 | ℃ | ≤±1 | |||
炉温截面温差 | ℃ | ≤±5 | |||
测温偶 | 分度号 | N | |||
温控方式 | 单设定点进口智能仪表,PLD调节,SCR控制 | ||||
速度范围 | mm/h | 150-1000 | 400-1500 | 400-2000 | 1000-4000 |
注:可根据用户要求另行设计制造,更多规格及参数和详细技术方案请来电咨询!
